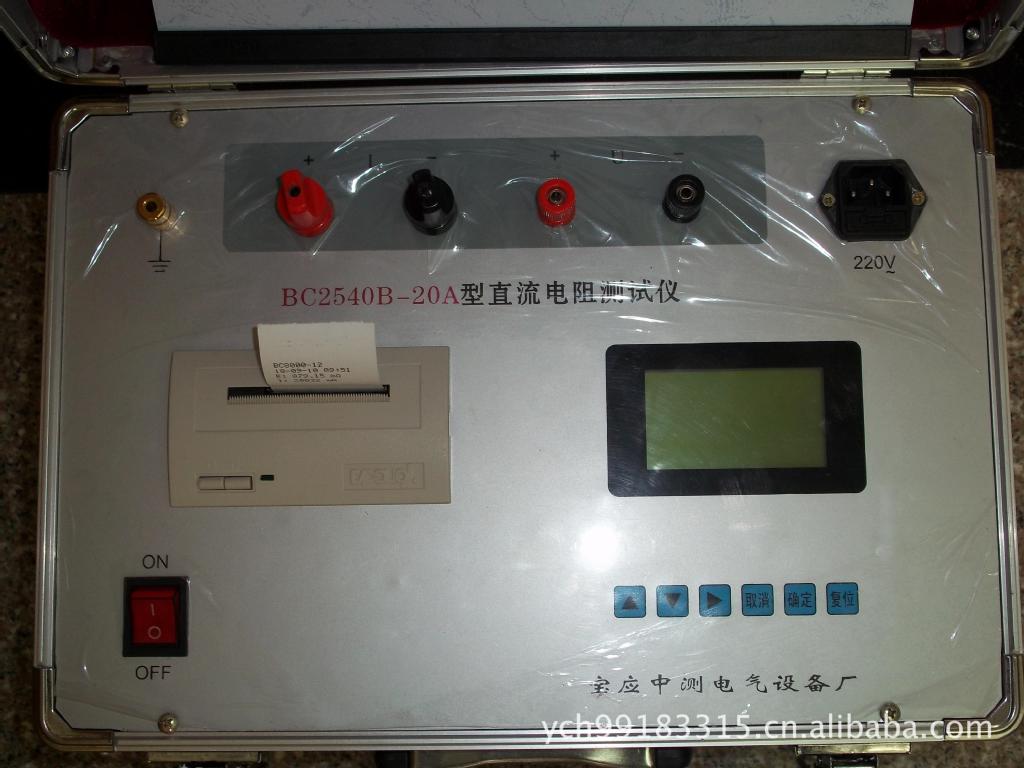

BC254OB-20A感性負載直流電阻測試儀

一、概述
變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足變壓器直流電阻快速測量的需利用自身技術優勢開發研制了BC2540B系列直流電阻測試儀。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大等特點。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，還具有自動放電和放電音響報警指示等功能。儀器測量精度高，操作簡便，可實現變壓器直流電阻的快速測量。
二、安全措施
1、 使用本儀器前***要認真閱讀本手冊。
2、 儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、 本儀器戶內、戶外均可使用，但應避免雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。
4、 本儀表屬高精密儀表，應避免劇烈振動。
5、 對本儀器的維修、維護和調試應由***人員進行。
6、 測試完畢后***要等放電報警聲停止后再關閉電源，拆除測試線。
7、 測量無載調壓變壓器，***要等放電報警音停止后，直流電阻測試儀再切換變壓器檔位。
8、 在測試過程中，禁止拆卸和移動測試夾和供電線路。
三、性能特點
1、 本儀器自動選擇輸出電流（可以輸出20A）。
2、 測量范圍寬（0Ω-50Ω），能測量變壓器、互感器等感性直流電阻。
3、 顯示器采用480*272點陣65K色彩色大屏幕，顯示數據清晰易讀。
4、 本儀器帶有萬年歷、100組數據存儲、溫度自動換算等功能，關機不丟失數據。本機還設有打印機可以輸出打印測試數據，“U盤”接口方便導出數據以供查閱編輯。
5、 本儀器設有RS485通訊接口，配合上位機操控軟件，實現遠距離控制測量。
6、 本儀器設有三相同測功能，以應對星型接法繞組一次接線完成三相直阻測量，自動計算三相不平衡率，***節省測量時間提高工作效率。也可以采用逐相測試功能，針對YN、D（Y）連接方式的變壓器進行逐相測試，測試完成，自動計算三相不平衡率。直流電阻測試儀
本儀器還設有自動助磁功能，針對鐵芯五柱低壓角接變壓器繞組的測試，采用高低壓串激磁的方法進行測試，儀器內部自動連結繞組的助磁回路，可快速準確測試低壓繞組的直流電阻。
7、 本機具有音響放電報警，放電指示清晰，減少誤操作。
8、 本機具有輸入誤接AC380V電源保護報警保護功能，減少誤操作對儀器的損害，本機還具有完善的反電勢保護抗拉弧能力強。
9、 本機具有適用溫度寬、精度高、防震、抗干擾、穩定性高、攜帶方便等特點。
四、直流電阻測試儀技術指標
1、 輸出電流：0～20A（依量程自動選擇）
2、 量程： 0～50Ω
3、 準確度：0.2%±0.2μΩ
4、 小分辨率：0.1μΩ
5、 工作溫度：-20～40℃
6、 環境濕度：≤80%RH，無結露
7、 工作電源：交流：AC220V±10%，50Hz±1Hz
8、 體積：長410mm×寬330mm×高190mm
9、 直流電阻測試儀凈重：10kg
