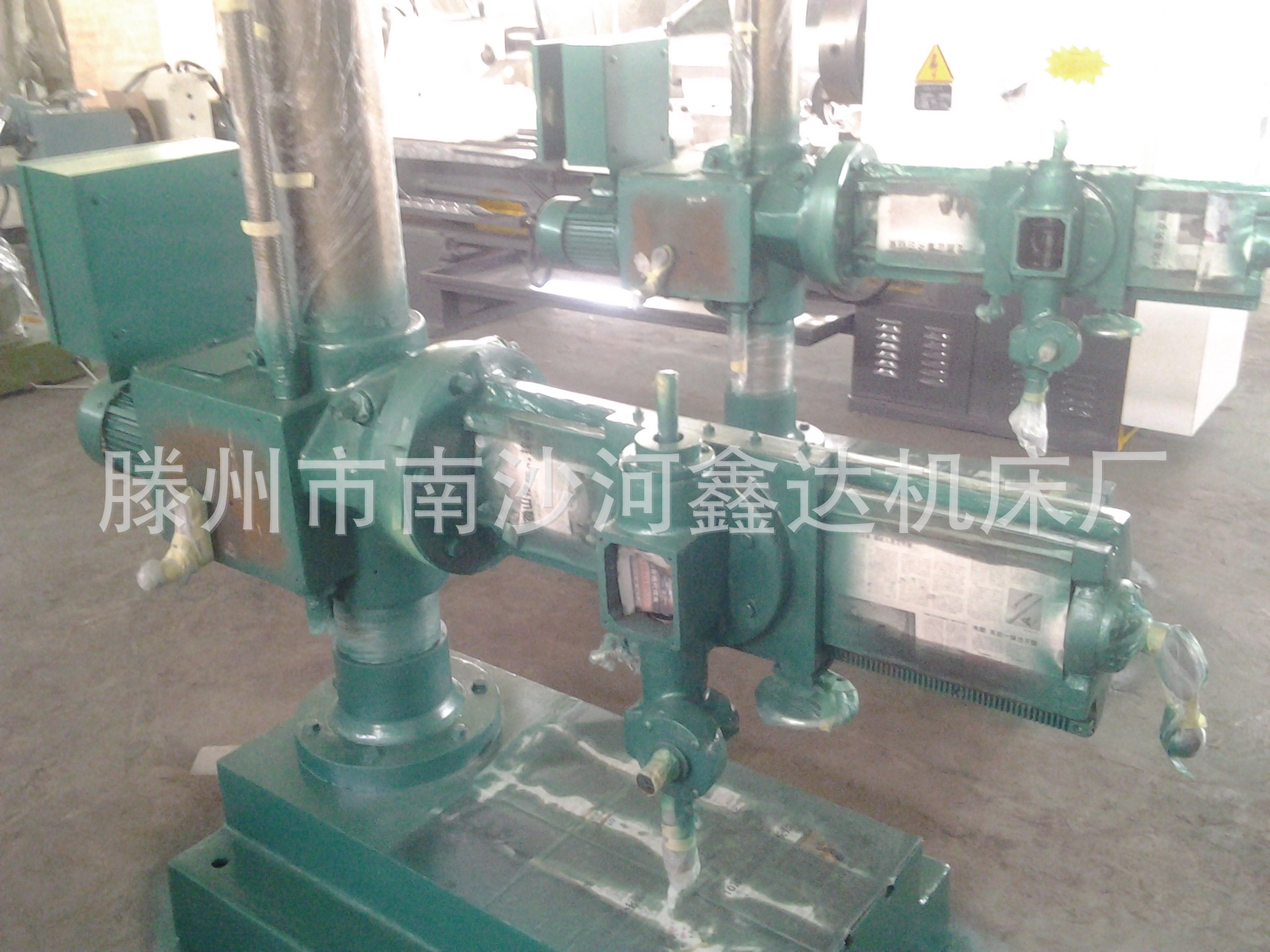

提高電機功率，動力更強勁，配制冷卻系統，配置工作燈 Z3132B/Z3135B萬向搖臂鉆床技術參數 鉆孔直徑 mm 32 35 主軸中心至立柱母線 mm 780-260 主軸端面至底座工作面 mm 980-220 主軸行程 120 150 主軸轉速 級stage 4 主機外形尺寸 mm 1130×600×1780 電機功率 Kw 1.5/1.5 凈重 Kg 930

結構特點：外觀造型美觀大方,總體布局勻稱協調.采用機械傳動，機械夾緊，機械變速，操作簡便。導軌經超高頻淬火。搖臂電動升降，主軸自動進刀，生產效率高。結構可靠，制造精良，保證了機床精度***性。而且它將鉆床的優點聚為一體。使之加大了鉆床的加工范圍，如鏜孔、攻絲、套絲、锪平面、鉆、鉸、擴孔等功能，廣泛用于大中小型企業的機械加工。

技術參數

Z3135B

鉆孔直徑

35mm

主軸孔莫氏錐度

4號

主軸移動行程

200mm

主軸中心線至立柱母線距離

780-260

主軸在水平方向移動行程

500mm

主軸端面至底座工作臺面距離

980-220

主軸在立柱上的行程

845mm

主軸繞垂直于立柱水平線回轉角度

360度

主軸繞立柱回轉角度

360度

主軸變速級數

6級

主軸轉速范圍

173-960轉/分

底座工作臺面積

580x450mm

主電動機型號

Y90L-4

主電動機功率

1.5kw

電動機轉速

1410轉/分

機床外形尺寸 (長x寬x高)

1130×600×1780

機床凈重

850kg
