輸出扭矩6000NM輸出轉角0-90°控制方式調節型基本誤差±1%-±2.5%控制信號4-20mA死區0.5%-3%可調電源電壓380V/220V防護等級IP65安裝方式底座式環境溫度-25℃-+75℃全行程時間105S環境濕度≤85%電機功率0.65KW產地天津

B+RS600/F105H電動執行器屬于SD引進伯納德系列角行程電動執行器，該系列電動執行器具有功能齊全，質量穩定，安全可靠，精度高，規格多，重量輕，調節安裝靈活方便等特點，廣泛應用于電力，冶金，石化，建材，供熱，輕工，水處理等行業。

1、SD系列電動執行機構輸出方式分成三種：
（1）角行程----輸出力矩和90°轉角。
（2）直行程----輸出力和直線位移。
（3）多轉式----輸出轉矩和超過360°的多圈轉動。
2、SD系列電動執行機構安裝方式分成二種：
（1）直聯式----執行機構通過輸出端的法蘭與閥門等調節機構直接連接
（2）底座式----執行機構安裝在一個基礎座上通過輸出臂及連桿與閥門等調節機構連接，（僅角行程執行機構有此安裝型式）。
3、SD系列電動執行機構調節方式分成三種：
（1）比例調節型---執行機構接收計算機、調節器等單元送來的4-20mA或1-5V的模擬量信號，執行機構的輸出軸轉角（或位移）與此信號成比例關系，自動地完成調節任務。
比例調節型電動執行機構在結構及安裝方式上又分成兩種型式。
a整體式比例調節型，即執行器與位置定位器GAMX-20（俗稱放大器）組裝成一個整體（又稱電子式），整機現場安裝使用。
b分立式比例調節型，執行機構也是由執行器及位置定位器構成，但執行器與位置定位器GAMX分開按裝，執行器部分在現場安裝，位置定位器則在室內或其它地方安裝。位置定位器外型、使用、安裝樣本有詳細說明。
注意：整體式與分立式外接連結不一樣。
（2）遠控型----執行機構接收開關信號或繼電信號，可將執行機構的輸出軸控制在任意位置。
（3）開關型（二位式）---執行機構接收開關信號，執行機構的輸出軸只能控制在開和關兩個極限位置。
（4）積分調節型執行機構接收脈沖信號，并按脈沖的寬度或?qū)挾纫欢ǖ拿}沖數進行參數調節。分立式比例調節型電動機構，實際上就是一個遠控型配上一個單獨安裝GAMX位置定位器。
（這里特別說明：不論角行程、直行程、多轉式電動執行機構其電路原理，對外接線，調節方法均一樣，您在選型使用時，要多注意電源、電壓、安裝方式、輸出力矩、行程、信號是否符合您的要求。）

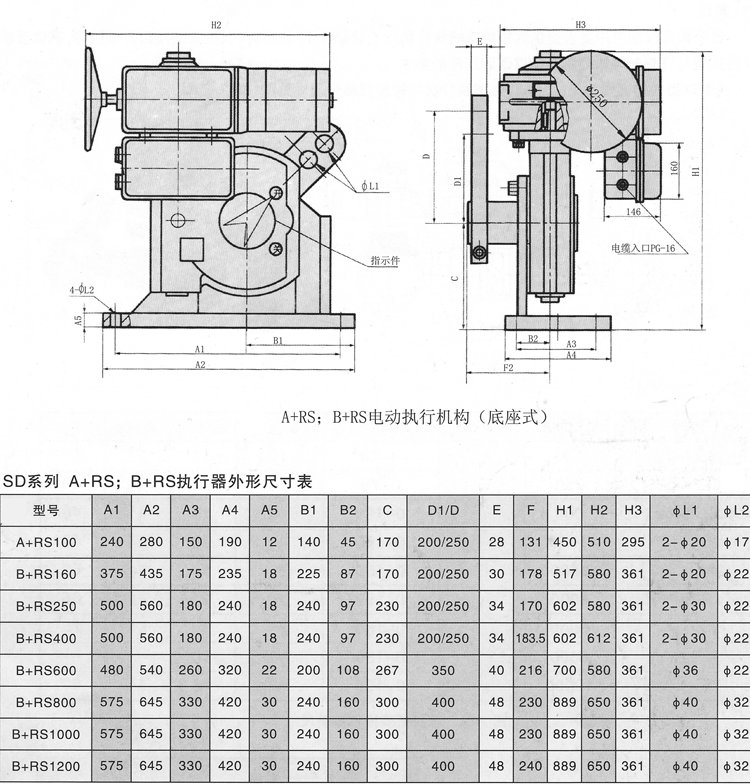

上圖為電動執行器出廠標準尺寸，如與實際安裝尺寸不符可加工定做
