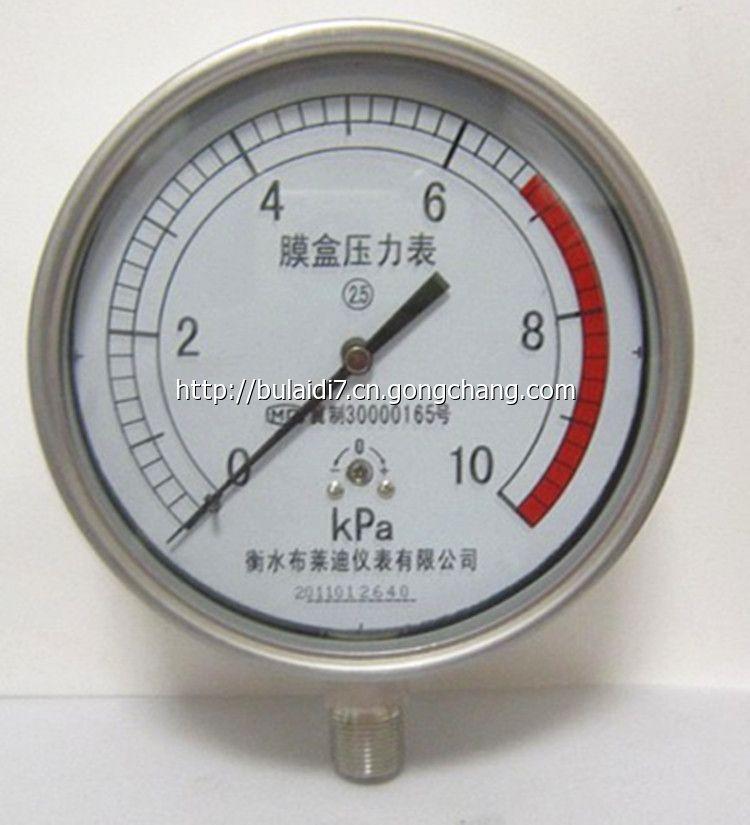

廠家直銷不銹鋼膜盒壓力表的詳細描述：

產品用途：

不銹鋼膜盒壓力表適用于鍋爐通風和氣體介質的微壓和負壓。普通膜盒壓力表適用于測量和對銅合金不起腐蝕作用，無爆炸危險的微壓和負壓。本儀表可以就地安裝并現場指示。

結構原理：

儀表由測量系統、轉動指示機構和外殼等組成，儀表的工作原理基于波紋膜盒在被介質的壓力作用下，其自由端產生相應的彈性變形，再經拔桿--齒輪轉動機構的轉動并予放大，由固定于齒輪軸上的指針逐將被測值在度盤上指示出來。

技術參數：

名稱

型號

測量范圍（Kpa）

精度等級

連接螺紋

膜盒表

YE-60

-1， -4， -5，-6， -10， -16，-20， -25， -40，-50， -60， -100；

1， 4， 5， 6， 10， 16， 20， 25， 30， 40， 50， 60， 100；

正負壓等可以定做

2.5

M14*1.5

YE-75

M16*1.5

YE-100

M20*1.5

YE-150

不銹鋼

膜盒表

YE-60H

M14*1.5

YE-75H

M16*1.5

YE-100H

M20*1.5

YE-150H

不銹鋼軸向膜盒表

YE-100HZ

不銹鋼膜盒耐震表

YEN-100H

YEN-150H

注：如需特殊壓力量程，請電話聯系店主可生產定做。

膜片壓力表和膜盒壓力表的區別？

兩者主要的區別是敏感元件不同，再者膜片是隔離測量，膜盒是直接測量。 1、膜盒壓力表[1]采用膜盒作為測量微小壓力的敏感元件。測量對銅合金不起腐蝕作用、無爆炸危險氣體的微壓和負壓，廣泛應用于鍋爐通風、氣體管道、燃燒裝置等其他類似設備上。不銹鋼膜盒壓力表根據導壓系統及外殼均采用不銹鋼材料制成。應用于耐腐蝕要求較高的工藝流程中對各種氣體介質的微壓和負壓的測量。不銹鋼膜盒壓力表參照原膜盒壓力表的結構特點而研制的具有耐腐蝕作用的微壓表。應用于鍋爐通風和氣體管道等設備上，在耐腐要求較高的工藝流程中測量各種氣體介質的微壓和負壓。[2]度等級：2.5

2、膜片壓力表適用于測量具有一定腐蝕性、非凝固或非結晶的各種流體介質的壓力或負壓。耐腐蝕性能取決于膜片材料。膜片壓力表[1]結構原理：儀表由測量系統(包括法蘭接頭、波紋膜片)、傳動指示機構(包括連桿、齒輪傳動機構、指針和度盤)和外殼(包括表殼和罩圈)等組成。儀表外殼為防濺結構，具有較好的密性，故能保護其內部機構免受污穢浸入。儀表的作用原理是基于彈性元件(測量系統上的膜片)變形。在被測介質的壓力作用下，迫使膜片產生相應的彈性變形——位移，借助連桿組經傳動機構的傳動并予放大，由固定于齒輪上的指針逐將被測值在度盤上指示出來。
