2M422A

采用專業驅動控制芯片，多檔細分可選；
更低的電機發熱、運行噪聲和更高的平穩性；
電機的驅動輸出相電流，可通過DIP開關調整；
控制信號的輸入電路采用光耦器件隔離，降低外部噪聲的干擾；
具備短路、過壓、欠壓、過熱等完善保護功能，可靠性高；

參數

輸入電源

＋10V～36V

電流輸出

0.4A～2.5A

驅動方式

PWM（脈寬調制）恒流斬波，兩相正弦波電流輸出。

適配電機

35、39、42系列兩相混合式步進電機

工作環境

避免金屬粉塵、油霧或腐蝕性氣體

存放環境

0℃～50℃ 15～85%RH、不結露。

外形尺寸

86*55*20mm(見外觀尺寸)(長*寬*高)

重 量

0.1Kg

電流細分設定：

輸出峰值電流

SW1

SW2

SW3

0.4 A

on

on

on

0.7 A

on

on

off

1.0 A

on

off

On

1.3 A

on

off

off

1.6 A

off

on

on

1.9 A

off

on

off

2.2 A

off

off

on

2.5 A

off

off

off

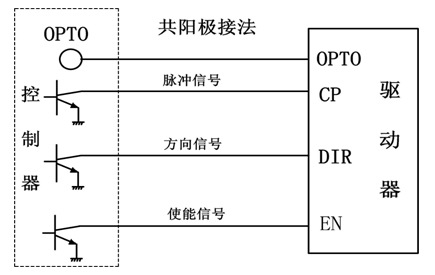

信號接口與時序 ：

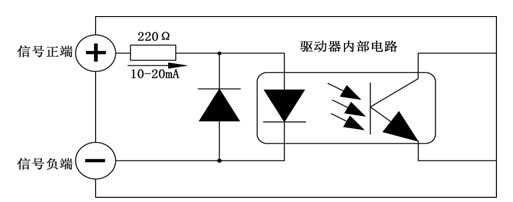

驅動器內部電路

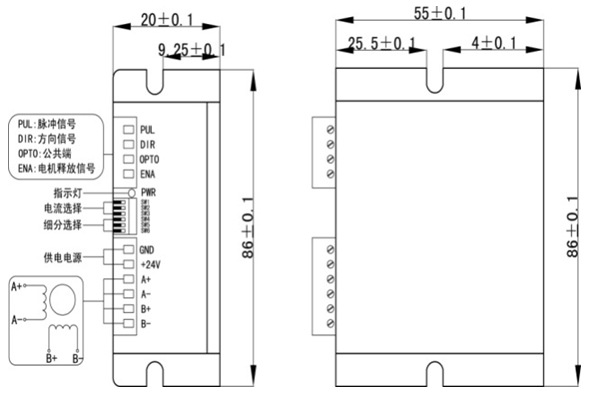

機械安裝圖
